Устройство подключения дополнительного абонента с полным приоритетом основного.

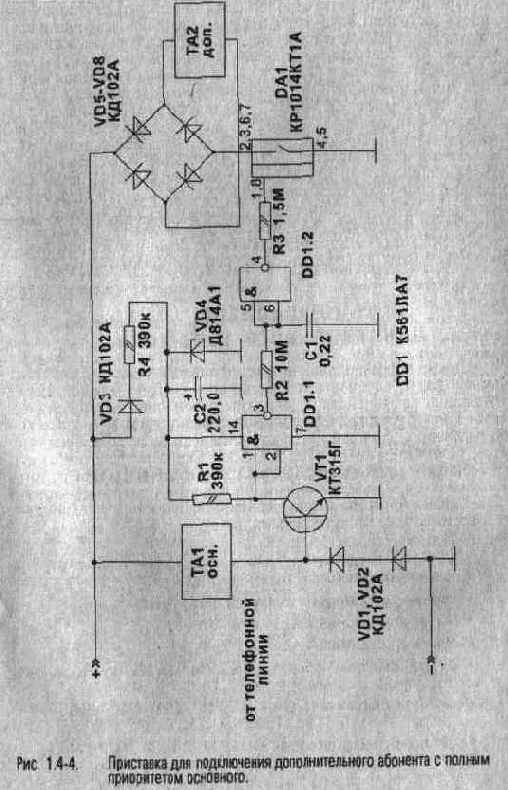

На рис. 1.4-4 приведена принципиальная схема подобного устройства. В состав схемы входят:

датчик тока — VD1, VD2:

• ключ включения/выключения дополнительного телефона ТА2 — DA1;

• цепи блокировки— VT1,DD1.1II, DD 1.2;

• мост запрета вызова — VD5-VD8;

• цепь питания — VD3, R4, С2, VD4. Под приоритетом подключения в данной схеме понимается выполнение двух основных функций:

• непрохождснис вызова с АТС на дополнительный телефонный аппарат ТА2;

• отключение дополнительного телефона ТА2 при поднятии трубки на основном аппарате.


Принцип действия устройства заключается в следующем. В исходном состоянии, когда трубки обоих телефонов лежат на аппаратах. на входах DD1.1 через R1 поддерживается уровень логической единицы, и. соответственно, ключ DA1 открыт положительным напряжением с выхода 4 DD1.2. Оба телефона подключены к линии. Разница лишь в том, что дополнительный телефон ТА2 подключен через мост VD5-VD8. что исключает возможность прохождения вызова с АТС на этот телефон в любом случае. При снятии трубки на основном телефоне ТА1 срабатывает датчик VD1. VD2 и через схему блокировки VT1, DD1.1, DD1.2 с задержкой в 2 секунды, определяемой R2, С1, выключает ключ DA1. Цепочка R2, С1 предотвращает самоотключение ТА2, если набор номера производится с этого дополнительного аппарата. Цепи блокировки обеспечивают отключение ТА2, даже если трубка на ТА1 была снята в тот момент, когда по дополнительному телефону велся разговор. Основной аппарат ТА1 в этом случае перехватывает линию.
