Разветвитель линии с неполярным включением

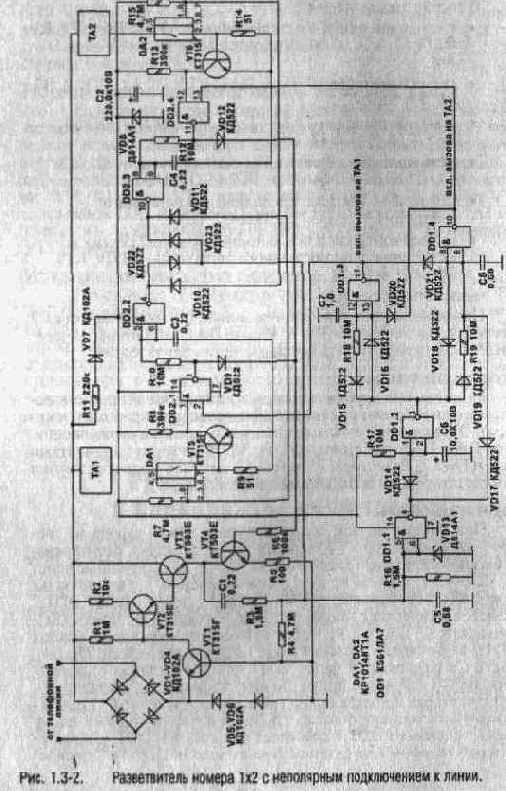

Двукратный набор номера как принцип избирательного доз вона до выбранного телефонного аппарата подразумевает подсчет количества посылок вызова с АТС. И тем не менее от счетчика можно отказаться. На рис. 1.3-2 приведена принципиальная схема разветвителя номера абонента 1х2, работающего по принципу анализа длительности паузы между посылками вызова АТС.

Стандартная длительность паузы составляет 3-4 секунды. Если после первой посылки выюва (25 Гц, 120 В) пауза затягивается более чем на 6-7 секунд, то автоматически после повторного набора вызов поступает на дополнительный телефонный аппарат Если пауза имеет стандартную длительность, то после второй посылки вызова схема подключает к линии первый (основной) телефонный аппарат.

В состав схемы входят

• узел униполярного подключения — VD1-VD6, VT1, R1, R2, VT2, VT3, с формирователем вызова — VT4, R5, R6.

• схема блокировки ТА1 — DA1, VT5, DD2.1, DD2.2, R7, R9,R8,R10,C3,

• схема блокировки ТА2 — DA2, VT6, DD2.4, DD2.3, R15,R14,Rf3,R12,C4.

• цепь приема и обработки посылки вызова — С1, R3, R4, С5, R16, VD13, Dl.1, VD14, R17, DD1.2, С6;

• таймер 8-10 секунд для включения основного аппарата ТА1 —VD15, R18, С7, DD1.3.

• таймер контроля длительности паузы 6-7 секунд для включения дополнительного аппарата — VD19, R19, C8,DD1.4;

цепь питания — R11, VD7, VD8, С2

При включении в телефонную линию (48-60 В) емкость С2 заряжается до напряжения 7-8 В. Ключи DA1, DA2 открыты через R7, R 15. Оба телефона подключены к линии параллельно.

Исходящая связь

При подъеме трубки на одном из аппаратов второй отключается (в соответствии со стандартной процедурой работы блокиратора). Отключение происходит при закорачивании управляющих входов DA1, DA2 через диоды VD11, VD10 на корпус элементами DD2.2 и DD2.3. Резисторы R9 и R14 — датчики поднятия трубки на соответствующем телефонном аппарате.

Входящая связь

При приеме первой посылки вызова оба телефона не звонят, так как транзистор VT4 закрыт и, соответственно, формирователь вызова отключен. Телефоны ТА1 и ТА2, подключенные через мост VD1-VD4, звонить не будут. Одновременно, первая посылка вызова с АТС обрабатывается DD1.1 и DD1.2, и на выходе 3 DD1.2 появляется логическая единица, которая запускает оба таймера (RC-цепочки R18, С7 и R19, С8). Через 8-10 секунд единицей с выхода 11 DD1.3 включается ТА1 (если ранее не сработает элемент DD1.4). Емкость С8 разряжается через VD17 после окончания стандартной паузы 3-4 секунды с приходом второго импульса посылки вызова. Если вторая посылка вызова не пришла в течение 6-7 секунд (т.е. звонящий абонент повесил трубку и начал повторный набор номера), то элемент DD1.4 сработает раньше, чем DD1.3. и включит второй телефон ТА2 (единицей на выходе 10 DD1.4). Одновре-



менно с включением одного из телефонов, через VD9 или VD12 включается VT4 (формирователь вызова), и один из телефонов начинает звонить.

Устойчивая работа разветвителя обеспечивается на стандартных АТС с напряжением на линии 48-60 В. При выполнении двукратного набора номера нет необходимости выдерживать паузу. Протокол дозвона до второго абонента следующий: набор номера - одна посылка вызова - сброс - повторный набор номера. Дозвон до основного абонента производится обычным образом.
