Триггер

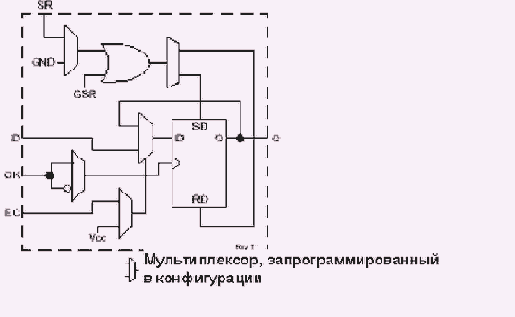

В ПЛИС используются программируемые D-триггеры. При конфигурировании можно задать такие режимы работы триггера, как триггер с начальным сбросом (R) или начальной установкой (S), с записью по фронту или спаду синхросерии, с разрешением или без разрешения записи.

После окончания конфигурирования ПЛИС выдает сигнал общего сброса GSR, который устанавливает все триггеры в 0 или 1.
