МЕТОДИКА ПРОВЕРКИ РАБОТОСПОСОБНОСТИ УЗО В СХЕМЕ ЭЛЕКТРОУСТАНОВКИ ЗДАНИЯ


Для проверки работоспособности УЗО в схеме электроустановки здания необходимо использовать специальный прибор - АСТРО*ТЕСТ.

Данный прибор позволяет определить наличие в схеме электроустановки защитного проводника РЕ и надежность его соединения с заземлением.

Прибор АСТРО*ТЕСТ имитирует протекание ограниченного по времени (до 200 мс) тока утечки заданного значения, равного номинальному отключающему дифференциальному току УЗО.
Прибор АСТРО*ТЕСТ позволяет осуществлять проверку комплекса электрозащитных мероприятий - исправности защитного проводника РЕ, правильности выбора уставок УЗО, селективности действия УЗО при многоступенчатой системе защиты, надежности клеммных соединений и т.д. в электроустановке.

Прибор АСТРО*ТЕСТ благодаря ограничению по времени (до 200 мс) протекания испытательного тока гарантирует полную электробезопасность персонала при проведении испытаний (рис. П.5.1).

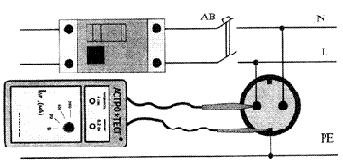

Рис П.5.1. Пример подключения прибора АСТРО*ТЕСТ
